Transformador de corrent residual

Introducció

Als sistemes elèctrics sempre existeix la possibilitat de tenir apagades a causa de sobrecorrents o curtcircuits produïts per errors de funcionament, condicions ambientals, manca de manteniment o descàrregues atmosfèriques. Falla a terra es produeix quan una de les fases del sistema entra en contacte directe amb la terra o amb qualsevol part metàl·lica que estigui connectada a terra. La falla a terra té el seu origen de diferents maneres, però les més comunes són l’aïllament reduït, els danys físics al sistema d’aïllament o les tensions excessives de tensió transitòria o estacionària a l’aïllament. Aquests problemes es poden produir a causa de la humitat, la contaminació atmosfèrica, el deteriorament de l'aïllament, les tensions mecàniques, etc. als equips.

Característiques

• Rang de freqüència: 50-400Hz

• Resistència a la sobrecàrrega: 1,2 x de corrent nominal contínuament

• Resistència d’aïllament de corrent altern: 5,0 KV durant 60 anys

• Carcassa rígida amb policarbonat UL® 94V-0

• Norma de seguretat: IEC / EN60044-1

• Error nominal de l'angle de fase i

Error de linealitat nominal: conforme a IEC61869-2

Conforme a la norma IEC60044-1

• Màx. Tensió de funcionament: AC660V

• Classe d’aïllament tèrmic: classe B

• Humitat: fins a un 95% d’HR (sense condensació)

Descripció

· Canvi de càrrega proper a zero

· Excel·lents propietats d’equilibri

· Tensió de sortida de precisió

· Varianza tèrmica mínima

· Compatible amb RoHS

· Menor volum, pes més lleuger

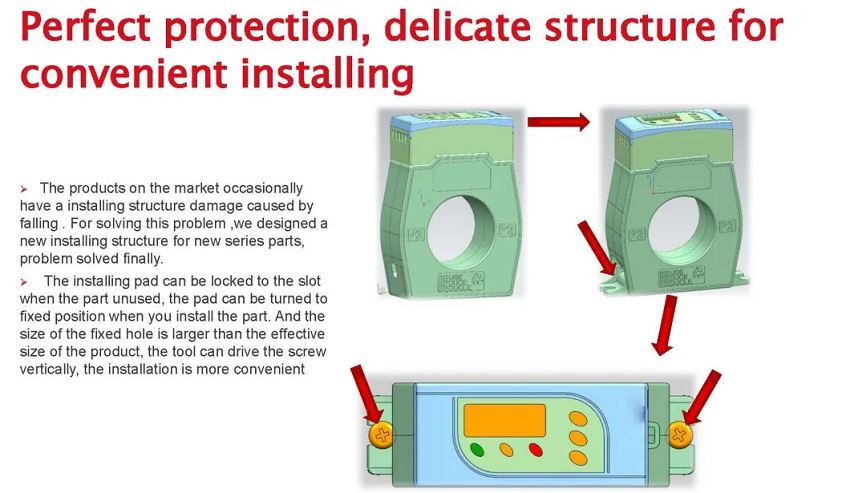

· Protecció perfecta, estructura delicada per a una instal·lació còmoda

· Disseny i aspecte industrial excel·lents

· Alta precisió satisfeta diverses aplicacions

· Disseny flexible

· Capsa modular versàtil per a diverses aplicacions

Especificacions mecàniques

Qualificació d'alta precisió
Aquesta sèrie de productes es basa en la tecnologia madura existent, tria matèries primeres d’alta qualitat i, combinada amb l’optimització del disseny de la forma, la precisió de la prova obté una gran garantia i millor que els requisits de la norma nacional: 0,5%, per a requisits especials, la precisió pot arribar al 0,2%.

Aquest projecte combina el disseny òptim de circuits magnètics i té en compte els requeriments d'espai necessaris per garantir la prova d'equilibri. Si cal, la propietat del saldo es pot trobar en les condicions de detecció especificades per aconseguir 5mA-50mA. Complir completament els requisits del circuit de detecció.

Al mateix temps, aquesta sèrie de productes es pot utilitzar per a proves de corrent de circuit principal i corrent de control de potència de foc, abast de corrent de detecció de 50A-2000A, la precisió és millor que la classe 0,5 quan la sortida secundària és de 5 A. La precisió és millor que la classe 0,2 S quan es produeix una sortida secundària a 1A,

Quan es mesura un corrent elevat, es pot produir un senyal feble de mAlevel, la precisió és millor que la classe 0.1

Fet a mida
La caixa del mòdul es pot personalitzar segons el requisit del client&# 39. O bé optimitzeu el quadre a la base original. Farem tot el possible per donar suport a aquestes optimitzacions.

Totes les caixes de mòduls es poden redissenyar i desenvolupar segons les necessitats del client. Fins i tot el transformador de corrent residual també es pot redissenyar segons les necessitats especials dels clients.

El nostre servei

Ø Proporcionar el disseny tècnic i les solucions;

ØDisseny i fabricació de productes no estàndard;

Ø Podem garantir el lliurament a temps de mostres i mercaderies.

Ø Subministrar accessoris en qualsevol moment;

ØConsulta i serveis tècnics;

ØUn altre servei tècnic especial segons els requisits del client.
