Nuclis de transformador de corrent de seqüència zero
El transformador de corrent de forat central s’utilitza principalment a l’entorn del circuit de cables. La seva estructura és senzilla, de mida petita, flexible d’aplicació i s’adapta perfectament a les especificacions del cable que s’utilitzen al circuit principal.
- Introducció al producte
Introducció
El transformador de corrent central del forat s’utilitza principalment a l’entorn del circuit de cables. La seva estructura és senzilla, de mida petita, flexible d’aplicació i s’adapta bé a les especificacions del cable que s’utilitzen al circuit principal. El diàmetre del forat passant d’aquesta sèrie és des de 110 mm ~ 300 mm, el corrent principal del circuit conté 63A ~ 2000 A. Aquesta sèrie de productes pot complir els requisits tècnics de diferents precisions, com ara 0,2,0,5 i 1. Al mateix temps, pot complir els estrictes requisits del nou estàndard nacional per a les característiques de l’equilibri. El valor de sortida de corrent desequilibrat també pot ser millor que 30mA, 10mA, 5mA. Fins i tot 3mA redueix en gran mesura la falsa alarma causada pel corrent magnètic del circuit principal interferència de camp, que proporciona suficient per a la fiabilitat de l’equip. Procés de producció excel·lent i avançat. Per garantir la fiabilitat del nivell de precisió i altres requisits tècnics, aquesta sèrie de productes compleix els requisits de GB-14287.2-2005 i GB14287.2-20140.
Funció
● Fàcil d'instal·lar, obrir angle fins a 90 ℃
● Centre mitjançant l'estructura del nucli i s'aboca la resina epoxi ignífuga i té una bona estabilitat.
● Utilitzant acer de níquel magnètic o nanocristal·lí, linealitat excel·lent i alta sensibilitat.
● Excel·lents característiques d'equilibri i una forta resistència a les interferències electromagnètiques.
Ús
Monitorització d'incendis elèctrics, sistema de prevenció d'incendis, sistema d'alimentació intel·ligent, petit sistema de connexió a terra, relé electromagnètic, protecció de l'ordinador, etc.
Especificacions elèctriques
Especificacions elèctriques | Especificacions mecàniques | ||
Freqüència | 50-400 Hz | Caixa | Material ABS |
Entrada classificada | 0-1A | Bobina | PBT |
Rang de mesura | 10% IN-130% IN | Nucli | Permalloy o Nanocristal |
Sortida nominal | 0-1Vor0-2,5mA | Estructura inter | Fosa de resina |
Error de relació | ≤±0.1% | Arreglar | Cargol |
Error de fase | ≤10° | Temperatura de funcionament | -12℃-+45℃ |
Dielèctric | AC2.5KV1mA / anys 60 | Ambient | ≤85% |
Resistència d'aïllament | DC500V / 1000MΩ | Connexió | Terminal / fil conductor 1.5M |
P/N | ENTRADA | SORTIDA | Precisió | DIMENSIONS (mm) | ||||||
A | B | K | F | C | D | G | ||||
LO-CTK-1125 | 0A~1A | 0 m ~ 1 A (0,5 mA) | 181 | 69.4 | 110 | 25 | 30 | 169 | M6 | |
LO-CTK-1535 | 0.1 | 230 | 85 | 150 | 35 | 30 | 217 | M6 | ||
LO-CTK-1935 | 0.2 | 270 | 85 | 190 | 35 | 30 | 257 | M6 | ||
LO-CTK-2445 | 0.5 | 328 | 105.5 | 240 | 45 | 30 | 302 | M6 | ||
LO-CTK-3045 | 1 | 387 | 102 | 300 | 45 | 35 | 373 | M6 | ||
LO-CTK-6545 | 437 | 102 | 350 | 45 | 35 | 423 | M6 | |||
LO-CTK-4045 | 487 | 102 | 400 | 45 | 35 | 473 | M6 | |||

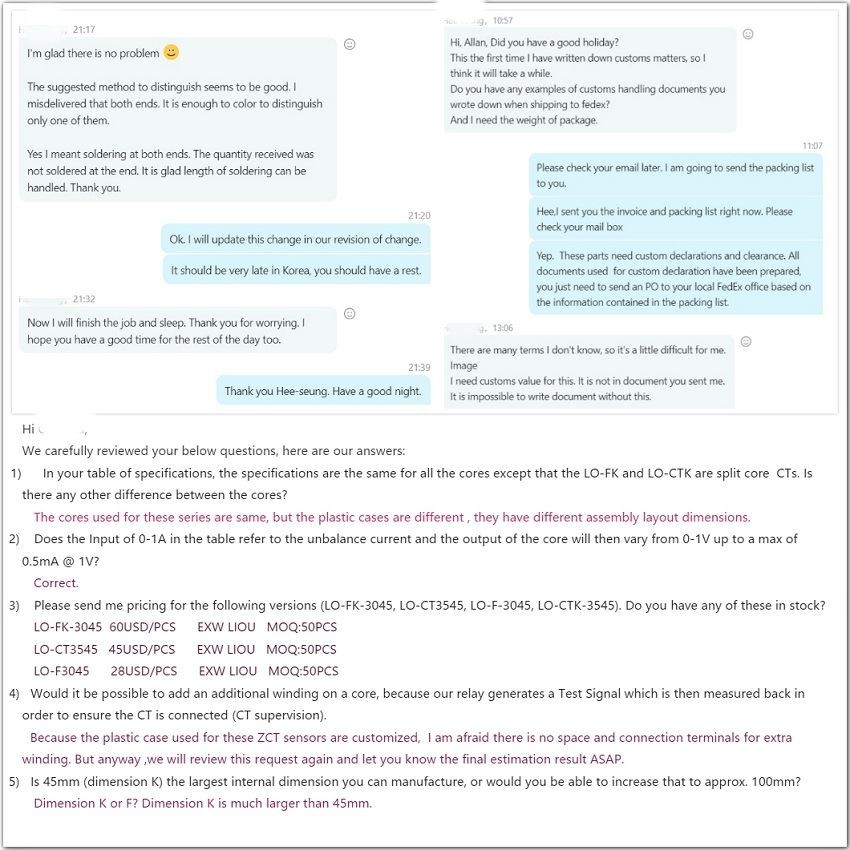

El nostre servei
● Proporcionar el disseny tècnic i les solucions;
● Disseny i fabricació de productes no estàndard;
● Podem garantir el lliurament a temps de mostres i mercaderies.
● Subministrar accessoris en qualsevol moment;
● Consultoria tècnica i serveis;
● Un altre servei tècnic especial segons els requisits del client&# 39.
